Balancing With Schenck
Giải pháp cân bằng hàng đầu thế giới từ Schenck.
Máy cân bằng – Phần mềm – Dịch vụ toàn diện.
Máy cân bằng động trục ngang
Máy cân bằng trục ngang – Linh hoạt, chính xác, tối ưu cho mọi loại rotor công nghiệp.
Các dòng máy cân bằng động trục ngang vận hành thủ công của chúng tôi cho phép cân bằng chính xác nhiều loại rotor lắp đặt theo phương ngang.
Đặc điểm & công nghệ nổi bật
Với các rotor có mô-men xoắn lớn, hệ thống sử dụng hộp số kết hợp trục truyền động
Đối với rotor nhẹ, bề mặt nhẵn, có thể sử dụng truyền động dây đai để tối ưu hiệu quả vận hành.
Máy cân bằng rotor nhỏ và siêu nhỏ

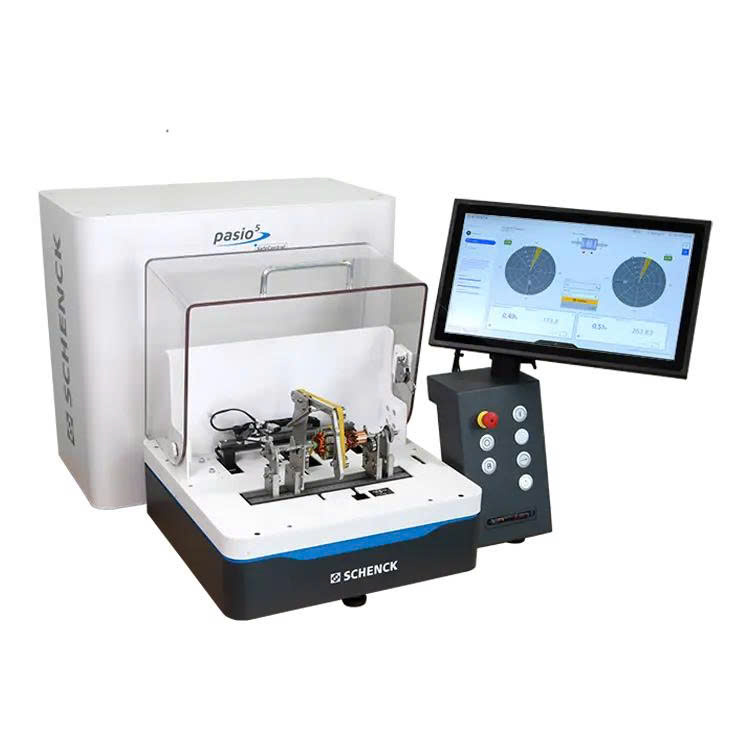

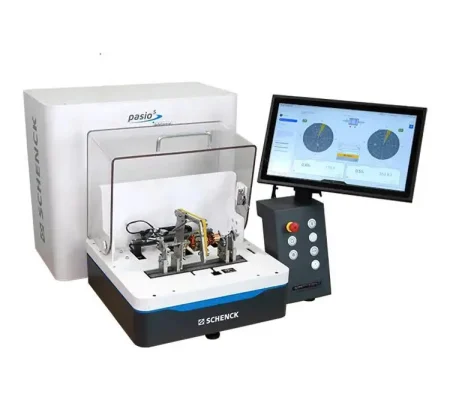

Dòng Pasio 005 / Pasio 05 / Pasio 5 – Giải pháp cân bằng cho rotor siêu nhỏ
Lý tưởng cho các rotor kích thước nhỏ và siêu nhỏ, từ dụng cụ nha khoa, quạt mini cho đến các cụm chi tiết hoàn chỉnh trong nghiên cứu, phát triển (R&D), sản xuất lô nhỏ, cũng như công tác sửa chữa và bảo trì.
Thông số kỹ thuật chính
Khối lượng rotor tối đa: lên đến 5 kg
Đường kính rotor: từ 30 – 150 mmm
Đường kính cổ trục (bearing journal):
+ Tiêu chuẩn: 1 – 22 mm
+ Tùy chọn mở rộng: lên đến 40 mm
Thiết bị phân tích rung động
Smart VibroAnalyzer 90&95
Mạnh mẽ – Nhanh chóng – Chính xác
Phân tích rung động và chẩn đoán tình trạng máy.
Phân tích rung động được công nhận rộng rãi là một trong những phương pháp hiệu quả và quan trọng nhất để xác định tình trạng máy. Việc đo rung động định kỳ giúp nhận diện các hư hỏng và nguy cơ sự cố, qua đó giảm chi phí vòng đời thiết bị và tối đa hóa năng suất.
Vì vậy, Schenck mở rộng dòng thiết bị đo cầm tay thông minh với hai model mới dành cho phân tích rung động: Smart VibroAnalyzer 90 và Smart VibroAnalyzer 95.

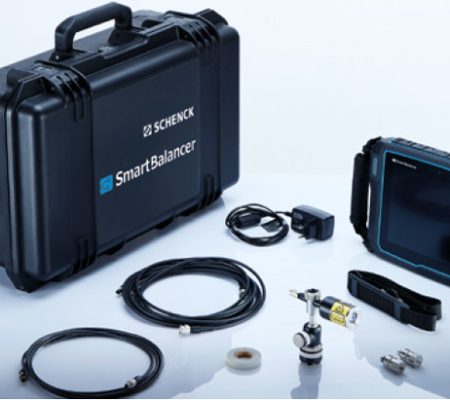

Thiết bị cân bằng động tại hiện trường SmartBalancer ECO
SmartBalancer Eco
Dễ dàng – Nhanh chóng – Chính xác – Tin cậy
Thông minh & Tiết kiệm
Schenck với hơn 110 năm kinh nghiệm trong lĩnh vực cân bằng và giám sát rung động đã phát triển SmartBalancer Eco – thiết bị cân bằng động tại hiện trường dạng cầm tay, phù hợp cho công tác chạy thử, dịch vụ và bảo trì máy móc, hệ thống.
SmartBalancer Eco tập trung vào cốt lõi của cân bằng động tại hiện trường: đo lường, xác định mất cân bằng, hiệu chỉnh và kiểm tra ngay trên thiết bị hoàn chỉnh trong điều kiện vận hành.
Máy cân bằng và phân tích rung di động

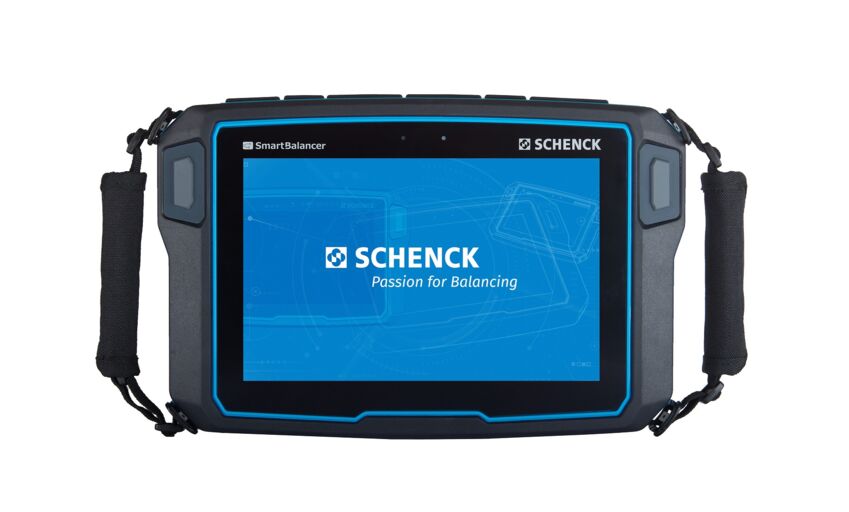

SmartBalancer 4 – Cân bằng động mọi lúc, mọi nơi, tối ưu vận hành và giảm thiểu thời gian dừng máy.
Hiệu suất & khả năng vượt trội
SmartBalancer 4 có khả năng kiểm tra và cân bằng mọi loại rotor với đa dạng kích thước và khối lượng, trực tiếp ngay tại vị trí lắp đặt mà không cần tháo rời
Phân tích thông minh – Đánh giá toàn diện
Phát hiện sớm các vấn đề rung động
Hỗ trợ đưa ra quyết định bảo trì hiệu quả
Máy cân bằng rotor nhỏ và trung bình

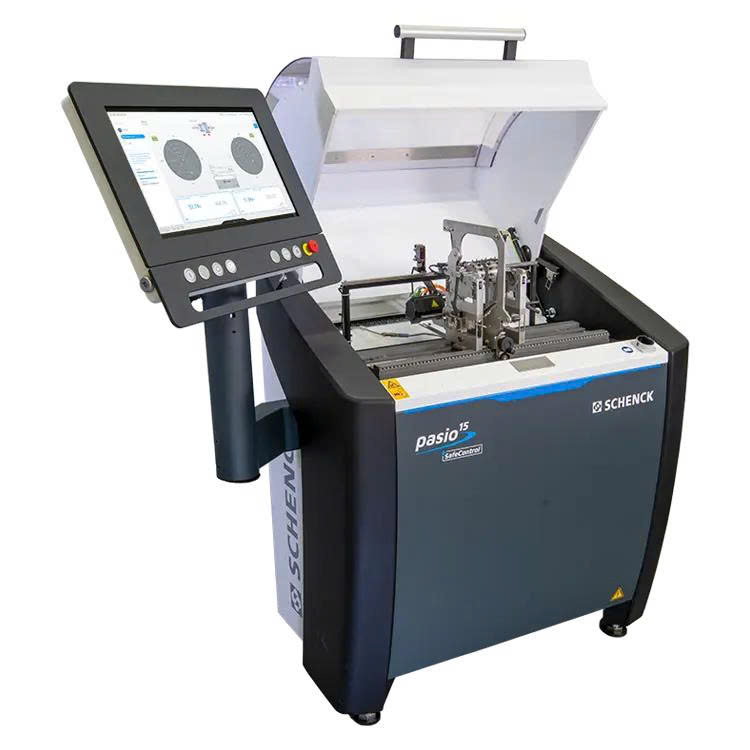

Pasio 15 – Linh hoạt, dễ vận hành, giải pháp cân bằng tối ưu cho sản xuất nhỏ và bảo trì
Thiết bị đặc biệt phù hợp cho sản xuất loạt nhỏ, nghiên cứu phát triển (R&D), cũng như công tác sửa chữa và bảo trì.
Thiết kế thông minh – Vận hành đơn giản – Tối ưu hiệu quả
Thông số kỹ thuật chính
Khối lượng rotor tối đa: lên đến 15 kg
Đường kính rotor tối đa: lên đến 350 mm
Khoảng cách giữa hai gối đỡ: điều chỉnh linh hoạt từ 60 – 600 mm
Đường kính cổ trục (bearing journal): từ 6 – 30 mmmm
Đường kính cổ trục (bearing journal):
+ Tiêu chuẩn: 1 – 22 mm
+ Tùy chọn mở rộng: lên đến 40 mm

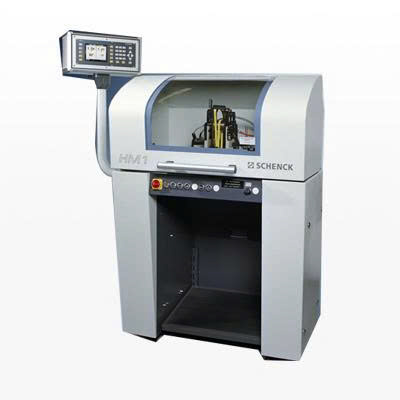

Máy cân bằng rotor 18kg
Thiết kế thông minh – Vận hành linh hoạt – Độ chính xác tối ưu cho mọi ứng dụng cân bằng.
Đặc điểm & công nghệ nổi bật.
Độ chính xác cân bằng cao, đáp ứng các tiêu chuẩn kỹ thuật khắt khe
Động cơ servo AC mang lại khả năng điều khiển ổn định và hiệu suất cao
Trang bị hệ thống đo CAB708 với màn hình TFT LCD màu, hỗ trợ hiển thị đồ họa trực quan
Máy cân bằng rotor cỡ trung

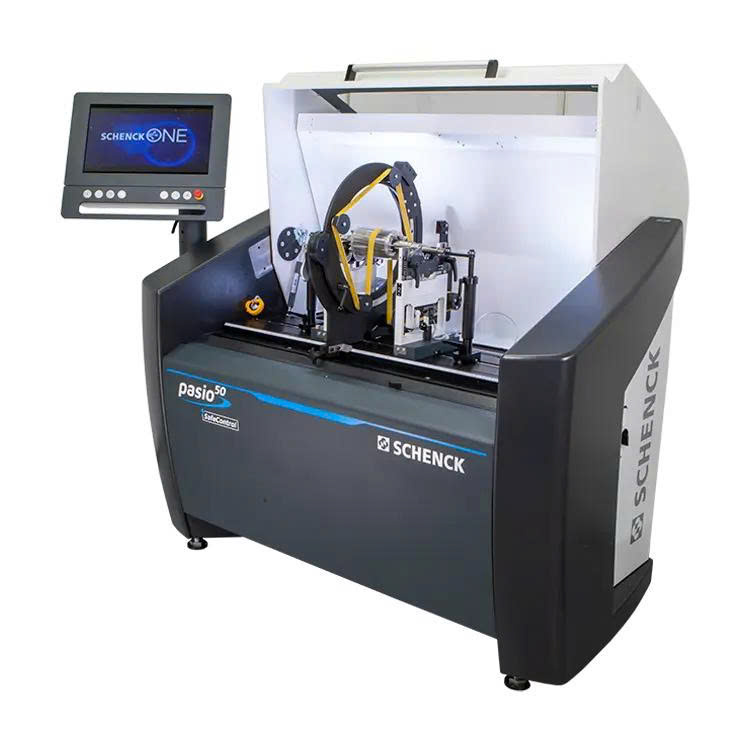

Pasio 50 – Cân bằng chính xác cao, tối ưu cho sản xuất và sửa chữa rotor cỡ trung
Pasio 50 được thiết kế cho các rotor có khối lượng lên đến 50 kg, với đường kính tối đa 600 mm và chiều dài lên đến 1.000 mm.
Pasio 50 đạt được độ mất cân bằng dư cực thấp (< 0,1 gmm/kg cho mỗi mặt phẳng), giúp nâng cao chất lượng sản phẩm và độ ổn định vận hành.
Thông số kỹ thuật chính
Đường kính rotor tối đa: lên đến 600 mm
Khoảng cách giữa hai gối đỡ: từ 50 – 1.000 mm
Đường kính cổ trục (bearing journal): từ 9 – 63 mm mm
Đường kính cổ trục (bearing journal):
+ Tiêu chuẩn: 1 – 22 mm
+ Tùy chọn mở rộng: lên đến 40 mm
Máy cân bằng rotor 50-700kg
Giải pháp cân bằng linh hoạt cấu hình, vận hành đơn giản, độ chính xác vượt trội.
Dải trọng lượng rotor cân bằng lên đến đến 700kg
Thiết kế module linh hoạt, dễ dàng nâng cấp cấu hình và điều chỉnh theo nhu cầu sử dụng
Hỗ trợ lựa chọn truyền động khớp nối (cardan) hoặc truyền động dây đai
Có thể đo và phân tích:
Mất cân bằng động 2 mặt phẳng
Mất cân bằng tĩnh
Mất cân bằng mô-men (couple unbalance)

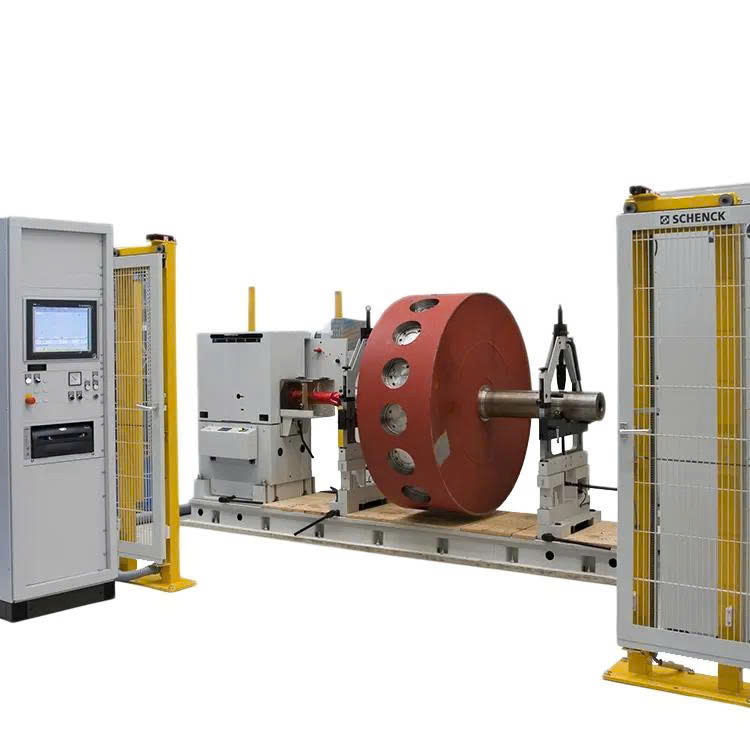

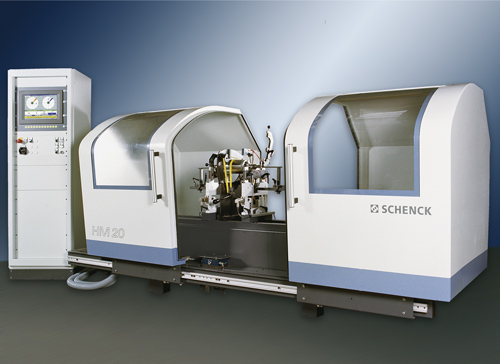

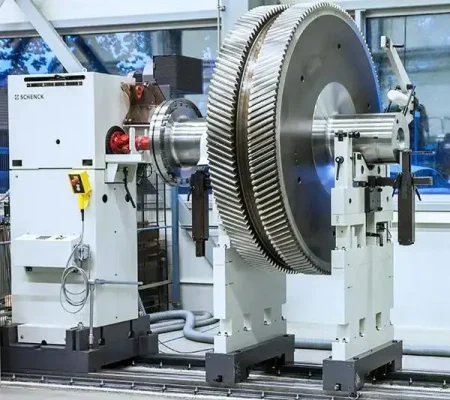

Máy cân bằng rotor 1500-8000kg
Dòng HM – Giải pháp cân bằng mạnh mẽ cho rotor tải trọng lớn, chính xác đến từng chi tiết.
Các dòng máy cân bằng HM 4, HM 40, HM 5 và HM 50 cho phép cân bằng chính xác nhiều loại rotor với khối lượng lên đến 8 tấn.
Đường kính rotor tối đa: lên đến 1.600 mm (có thể mở rộng tùy chọn)
Khoảng cách giữa hai gối đỡ: Đối với truyền động bằng dây đai lên đến 2.270 mm (có thể mở rộng tùy chọn)
Đường kính trục ổ trục: cho trục ổ trục từ 12 đến 200 mm (có thể mở rộng tùy chọn).

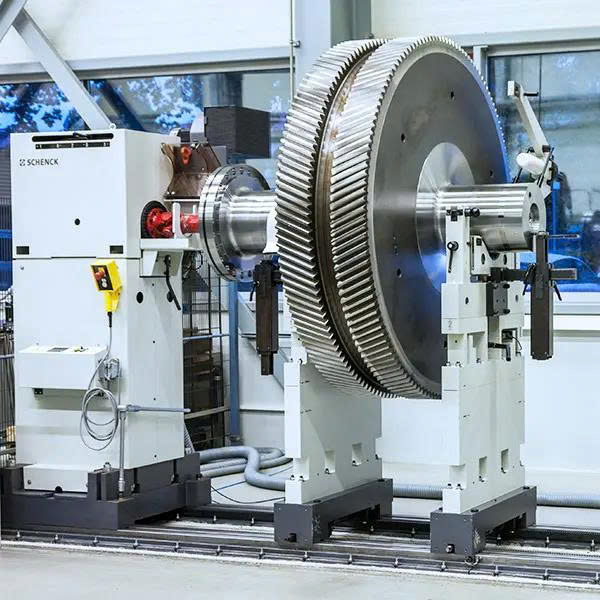

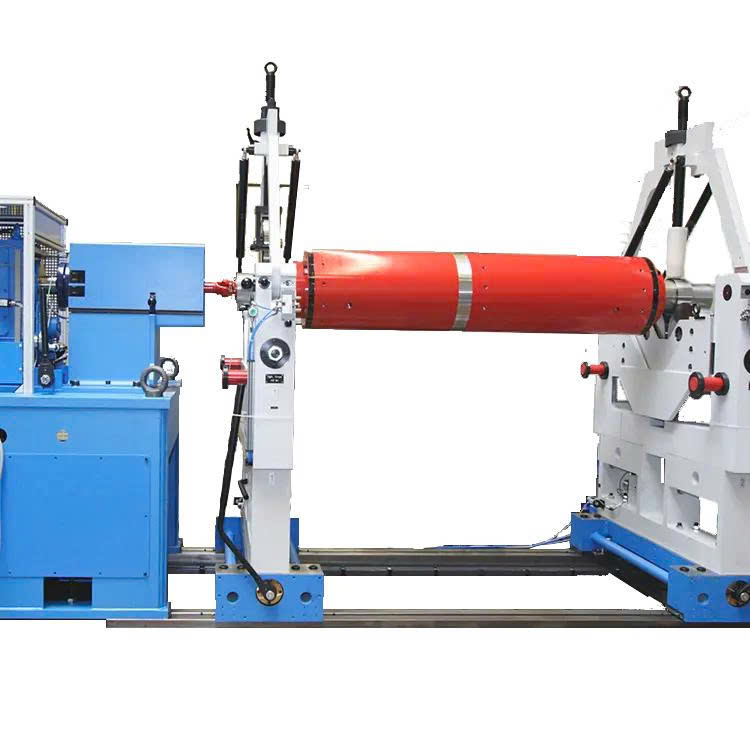

Máy cân bằng rotor 12500 - 250000kg
Dòng HM công suất lớn – Làm chủ cân bằng rotor siêu trọng, đáp ứng mọi yêu cầu của ngành công nghiệp nặng
Các dòng máy cân bằng động trục ngang HM 6, HM 60, HM 7, HM 70, HM 8 và HM 80 là giải pháp lý tưởng cho các rotor cỡ lớn, bao gồm cả rotor cứng và rotor đàn hồi, với khối lượng lên đến 250 tấn như:
Quạt công nghiệp và máy thổi khí
Con lăn tốc độ cao và thấp trong ngành giấy và màng film
Động cơ điện rotor lồng sóc và máy phát điện
Đường kính rotor tối đa: Từ 2.100 mm (HM 6) đến 3.600 mm (HM 80) (có thể mở rộng tùy chọn)

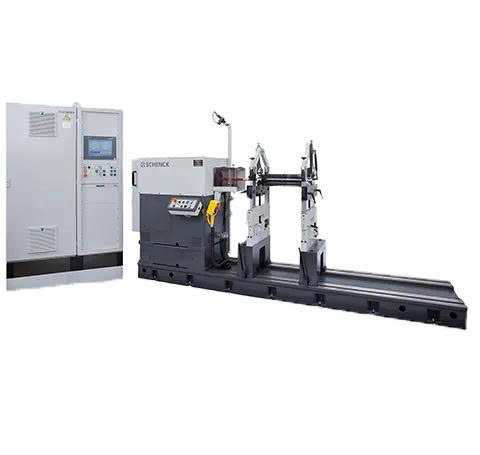

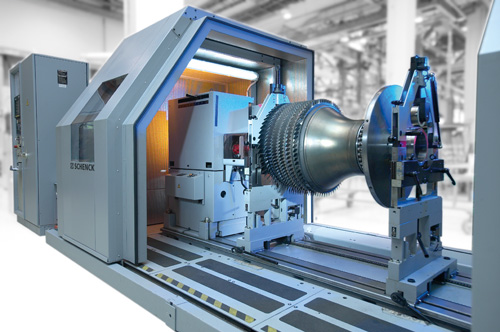

Máy cân bằng Turbine ngành hàng không
Dòng máy HL – Giải pháp cân bằng chính xác cao cho turbine và máy nén trong ngành hàng không
Dòng máy cân bằng HL với gối đỡ dạng saddle được thiết kế chuyên biệt cho việc cân bằng turbine và máy nén trong ngành hàng không.
Độ chính xác đo lường cao được đảm bảo nhờ công nghệ xử lý tín hiệu số (digital processing) tiên tiến.
Thông số kỹ thuật chính.
Khối lượng rotor: từ 200 g đến 5.000 kg
Đường kính rotor: từ 360 mm đến 4.000 mm
Chiều dài bệ máy: từ 500 mm đến 7.000 mm
